เมื่อความอยากมันบังเกิด แต่ไม่มีเงินซื้อเครื่องที่แพงๆ
เราก็ต้องมาโมดิฟลายเองครับ และขอให้เพื่อนช่วยแนะนำด้วยครับ เผื่อ project
นี้จะรุ่ง สำหรับคนที่ชอบเก็บหนัง และคาราโอเกะ แบบราคาประหยัด
เนื่องจากเคร่องเล่น dvd ที่ซื้อมามันกำลังจะเจ๋ง เราก็เลยหาทางออกให้มัน
โดยดึงเอาประโยชน์จาก port Usb มาเป็นตัวดัดแปลงครับ
อุปกรณ์มีดังนี้
1 เครื่องเล่น DVD ที่สามารถเสียบ USB ได้
2 harddisk แบบ ide/sata ก็ได้
3 ตัวแปลง USB to IDE/SATA
4 แผ่นอะคลิลิก
5 powersuply หรือหม้อแปลง
6 น๊อตขนาด 5 นิ้ว 4 ตัว เอาแบบมีเลทเคลือบ
7 สวิทซ์เปิด-ปิดแบบไหนก็ได้ที่เล็กหน่อย
8 ยางลบ
9 อื่นที่จำเป็น
ตอนนี้ผมไปหาฮาร์ดดิกช์ที่ทำงานมาได้หนึ่งตัว แต่ความจุเพียง 20 gig แต่ก็โอดีกว่าซื้อเอง
ไว้แค่นี้ก่อนเดี่ยวทำเสร็จแต่ละขั้นจะมาเล่าต่อ
แหม่ผ่านไปนานเลยครับขอโทษทีที่ให้รอ ขอโทษจริงๆ พอดีไม่มีกล้องนะครับเลยไม่ได้ถ่ายรูปมาให้ดู
แต่วันนี้จะขอบอกวิธีทำก่อน ถ้ามีกล้องเอาภาพมาโปส
ขั้นตอนและวิธีทำ

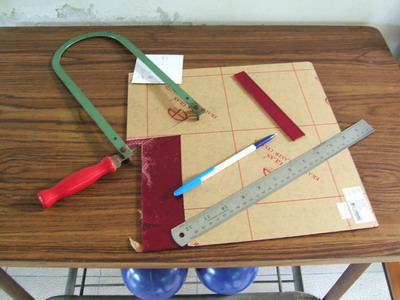

1.ตัดแผ่นอะคลิลิกเป้นรูปสี่เหลี่ยมโดยให้ใหญ่กว่า Harddisk พอประมาณเอากะว่าสวยงามนะครับ จำนวน 2 แผ่น แล้วทำการเจาะรูที่
แผ่นจำนวน 4 รู ตรงมุม ให้ใส่น็อตได้พอดีนะครับอย่าหลวม
2.ตัดยางลบให้ได้ขนาดประมาณ 1 ลูกบาศก์เซนติมตร จำนวน 8 ลูก เพื่อทำเป็นฐานรอง Harddisk กับแผ่นอะคริลิกอย่าให้แนบชิดกัน เพื่อช่วยลดความร้อน
3.Harddisk ควรเซตจัมเปอร์ให้เป็น master และ format ให้เป็น fat 32 ก่อนนะครับ ไม่นั้นเครื่องเล่นวีซีดีจะหาdriveไม่เจอ
4.นำ USB to IDE/SATA มาต่อเข้ากับ harddisk ที่เตรียมไว้ และทดลองเสียบเข้ากับเครื่อง Dvd ว่าเห็นไฟล์หรือเปล่า(ให้ทดลองเสียบกับคอมและเซฟไฟล์นามสกุล Mp3 , MPEG ดูก่อนนะครับ) ถ้าโอเคก็เตรียมประกอบได้เลย
5.ประกอบแผ่นอะคริลิกกับฮาดดิกช์เข้าด้วยกัน โดยต้องรองยางลบที่ตัดไว้ระหว่างแผ่นอะคลิลิกกับตัวฮาร์ดดิชก์ทั้ง 4 มุม แล้วขันน็อตให้แน่นหนา ตอนนี้เราก็จะได้ตัวที่เป็นฐานเพื่อติดตั้ง ชิ้นส่วนของ DVD แล้ว
6.ทำการแยกชิ้นส่วนของ DVD ออกจากเครื่องระวังอย่าให้สายหลุด และต้องจำว่าสายไหนต่อกับสายไหนด้วย เมื่อแกะเสร็จเราก็จะได้ชิ้นส่วนต่างมา 5 ส่วน คือ
5.1ตัวไดร์ DVD
5.2แผงวงจรที่เป็นตัวแปลงไฟและจ่ายไฟจะอยู่ในแผ่นเดียวกัน
5.3พอร์สำหรับต่อเสียง/ภาพ ออกทีวีและเครื่องขยายเสียง
5.4แผงวงจรหน้าปัดสำหรับสั่งงานโดยส่วนใหญ่จะมีตัวรับสัญญาณรีโมทติดอยู่ด้วย
5.5แผงวงจรสำหรับสั่งงานด้วยการกดเช่น ปุ่มเล่นไปหน้า ถอยหลัง หยุด เป็นต้น
6.ทำการแกะ adapter ของ ตัวแปลง USB to IDE/SATA เพื่อวางวงจรการจ่ายไฟใหม่ โดยไม่ต้องเสียบไฟหลายปลั๊ก(ถ้าไม่แกะเวลาใช้งานจะต้องเสียบปลั๊ก DVD ปลั๊ก sdapter และปลั๊ก TV ทำให้มีปลั๊กเต็มไปหมดรกด้วย ไหนๆ ก็โมแล้วเอาให้สะดวกไว้ก่อน)
7.ทำการทดลองวางตำแหน่งของแผงวงจรทั้งหมดลงบนแผ่นอะคริลิก แล้วถ้าได้ระยะก็ทำการเจาะรูแล้วติดตั้งเลย โดยของผมจะวางให้พอร์สำหรับต่อเสียง/ภาพ ออกทีวีและเครื่องขยายเสียง อยู่ทางด้านล่าง และแผงวงจรที่เป็นตัวแปลงไฟและจ่ายไฟจะอยู่ในแผ่นเดียวกัน/วงจรจ่ายไฟ ของadapter ไว้ด้านบน และแผงวงจรหน้าปัดสำหรับสั่งงานโดยส่วนใหญ่จะมีตัวรับสัญญาณรีโมทติดอยู่ ด้วย/แผงวงจรสำหรับสั่งงานด้วยการกดเช่น ปุ่มเล่นไปหน้า ถอยหลัง หยุด อยู่ทางด้านข้าง ส่วนตัวไดร์ DVD ค่อยเอามาต่อพวงข้างซึ่งในที่นี้ผมใช้ซิลิโคนเป็นตัวประสานสำหรับอุปกรณ์ที่ ต่อพวงข้าง และสายไฟทำให้เก็บงานได้ละเอียดยิ่งขึ้น
8.หลังจากที่ทำการจัดวางอุปกรณ์ทุกอย่างเสร็จเรียบร้อยแล้ว เราก็มาทำสวิตซ์สำหรับปิดเปิดของ Adapter โดยจะพวงไฟมาจากสายไฟDVD ก่อนเข้าตัวแปลงไฟครับ
9.เมื่อทุกอย่างลงตัวแล้วก็ทดสอบได้เลย
10.สำหรับรายละเอียดเพิ่มเติมเดี่ยวค่อยมาลงใหม่ ถ้าเพื่อนๆมีข้อสงสัยก็เมล์มาถามได้นะ(vii5ri@hotmail.com) จะยินดีให้คำปรึกษาและรับฟังข้อชี้แนะเพื่อทำให้โปรเจจ็คนี้สมบูรณ์ที่สุด
ถึงแม้มีเงินไม่มากก็สนองความอยากได้ ถ้าไม่คิดท้อถอย และรักการโมดิฟลาย
